Diseñado para cada repetición.

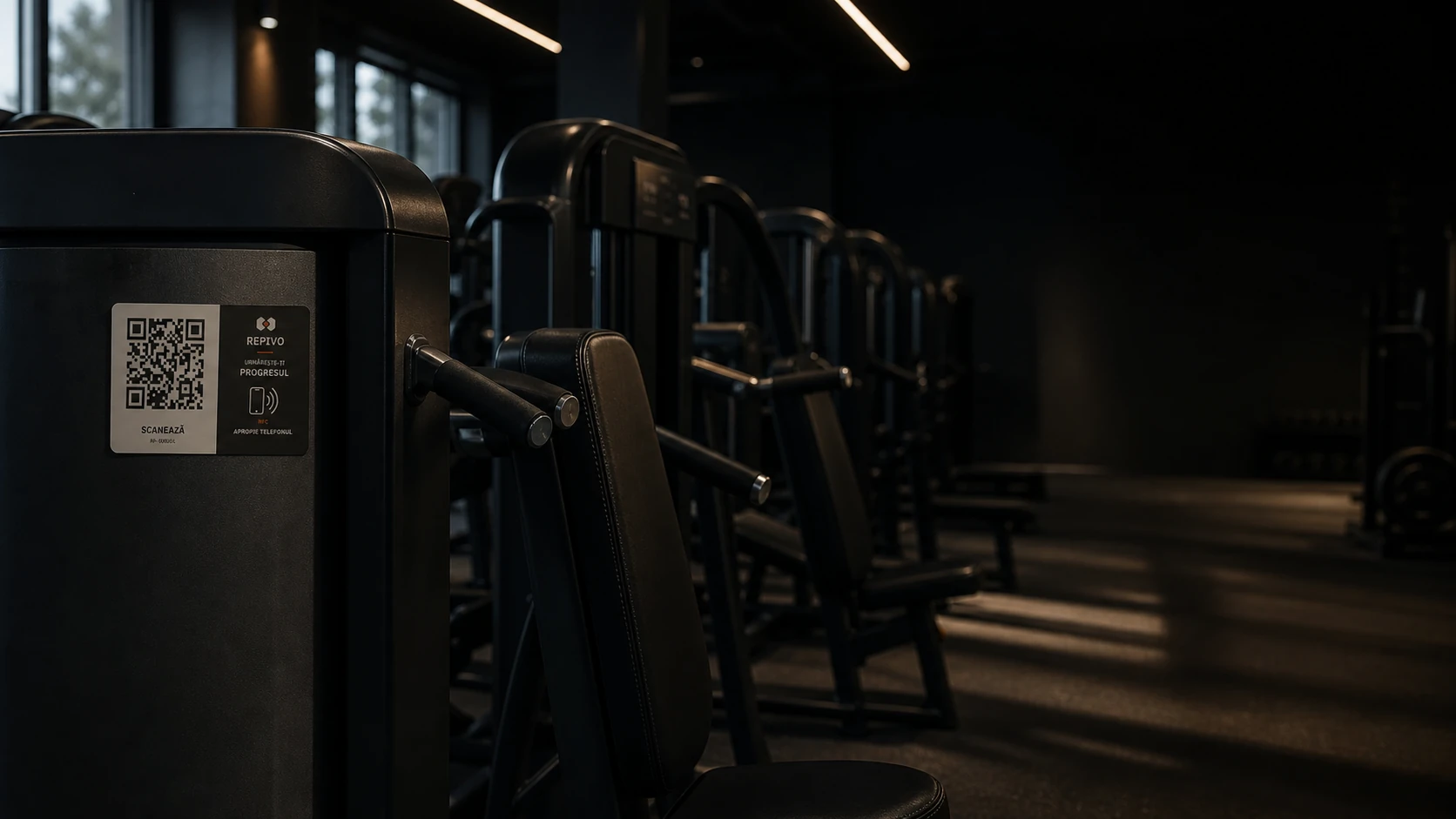

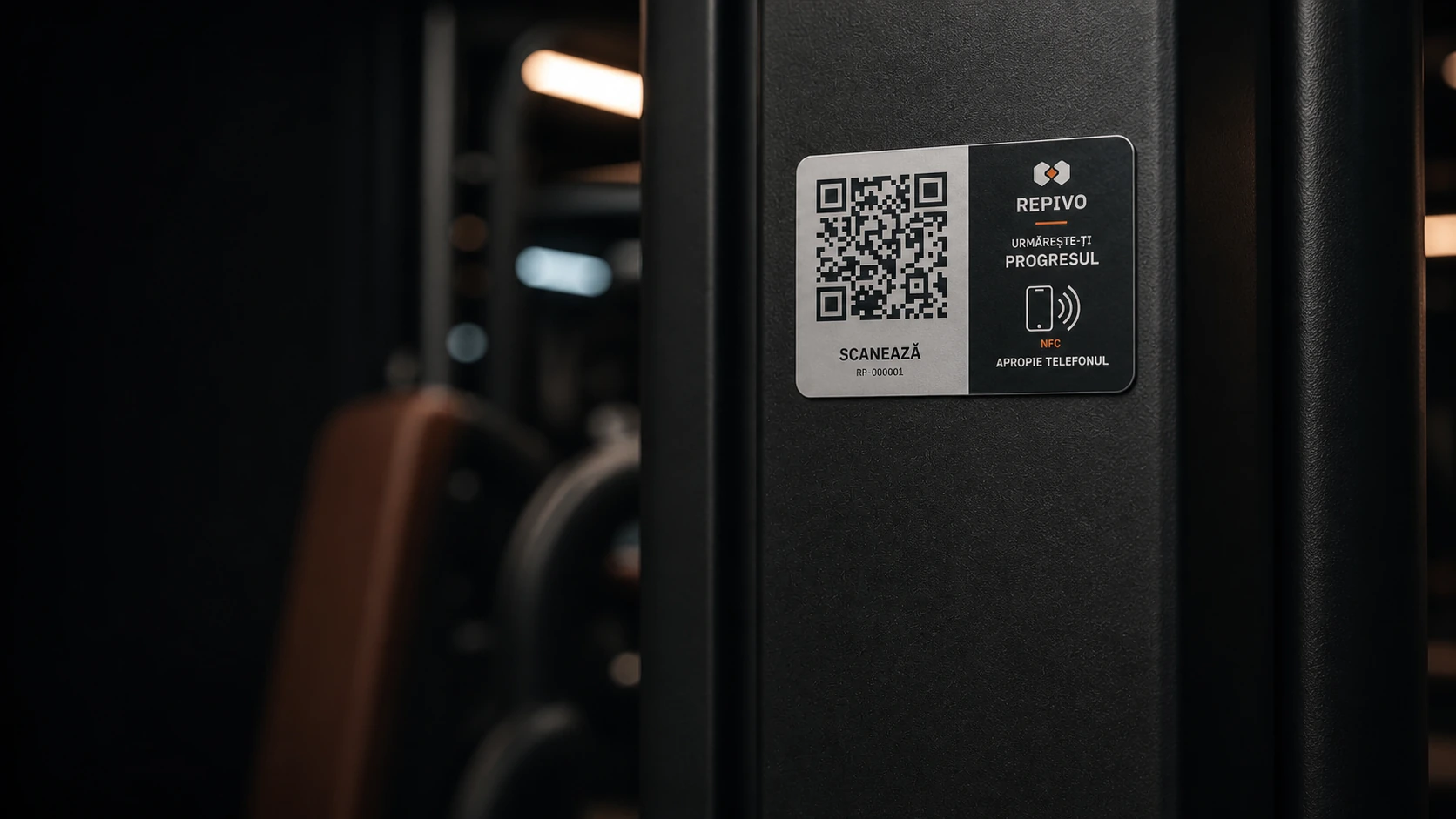

Una etiqueta en cada máquina del gimnasio. Escanea, consulta tu ejercicio y sigue tu progreso. Desplázate para descubrir qué hay dentro.
Desplázate ↓

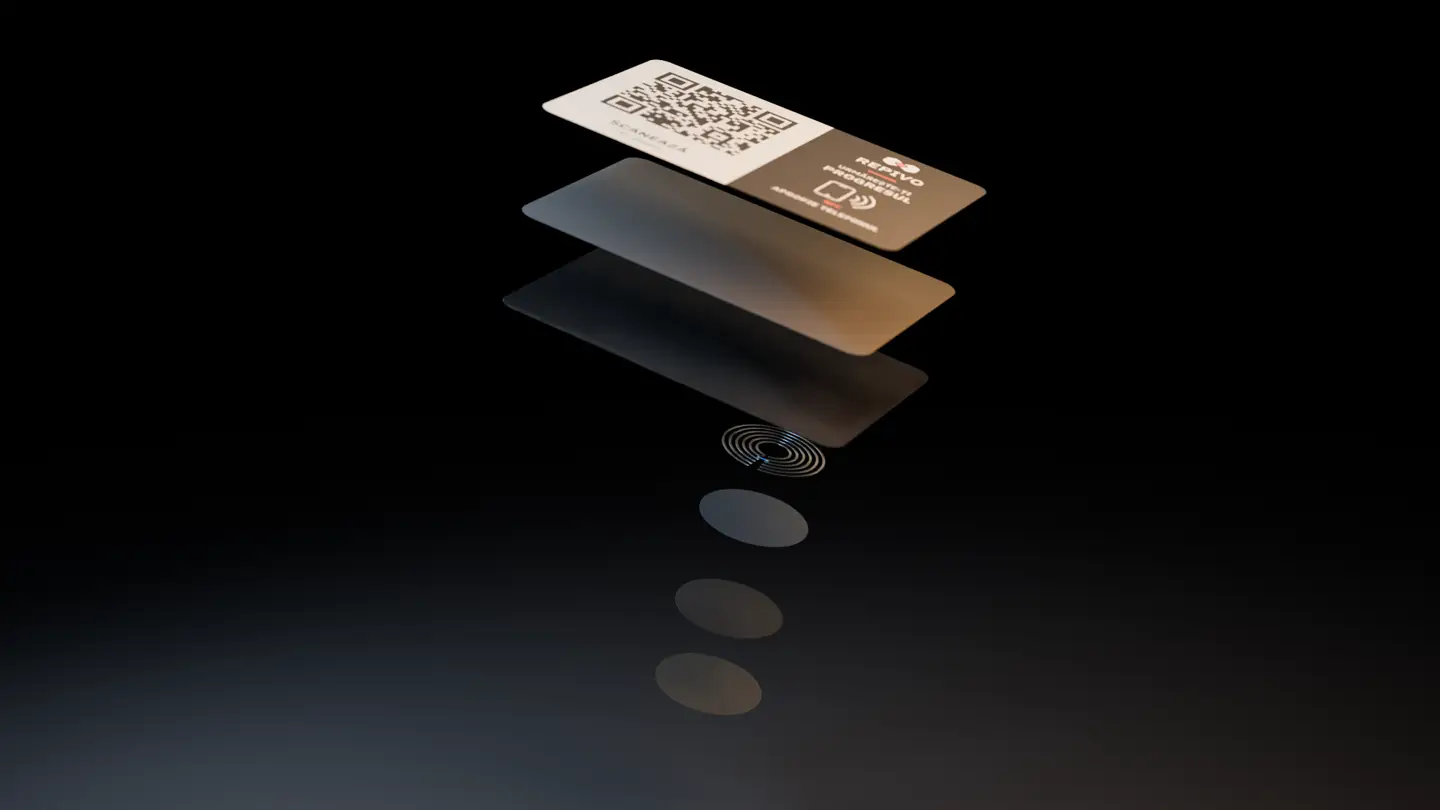

Estructura propuesta de 7 capas
La visualización sigue la geometría del prototipo: la superficie y el núcleo protegen, el inlay comunica y la capa de ferrita está diseñada para la lectura sobre metal. Los materiales, el adhesivo y el rendimiento NFC siguen en proceso de validación física.
- 01 / FACE
Superficie táctil impresa
Superficie mate de fibra fina con impresión UV, en evaluación para comprobar su legibilidad y el contacto repetido.
- 02 / CORE
Núcleo estructural de PP
Núcleo de polipropileno en el formato propuesto de 74 × 48 mm, para una pieza rígida y fácil de instalar.
- 03 / BOND
Adhesivo de laminación
Capa flexible propuesta para laminar la superficie y el núcleo; el material definitivo se confirmará mediante prototipos.
- 04 / NFC
Antena + chip NFC sin encapsular
Inlay NFC a 13,56 MHz para identificar la máquina sin batería, junto al código QR impreso.
- 05 / PET
Soporte de PET
Película de soporte para el inlay NFC, incluida en la configuración de producción en evaluación.
- 06 / FIELD
Blindaje de ferrita
Capa diseñada para reducir la influencia del metal sobre la antena; el rendimiento se confirmará en máquinas reales.
- 07 / MOUNT
Adhesivo posterior PSA
Solución de montaje propuesta para superficies pintadas y metálicas, en proceso de validación antes de las primeras instalaciones.
